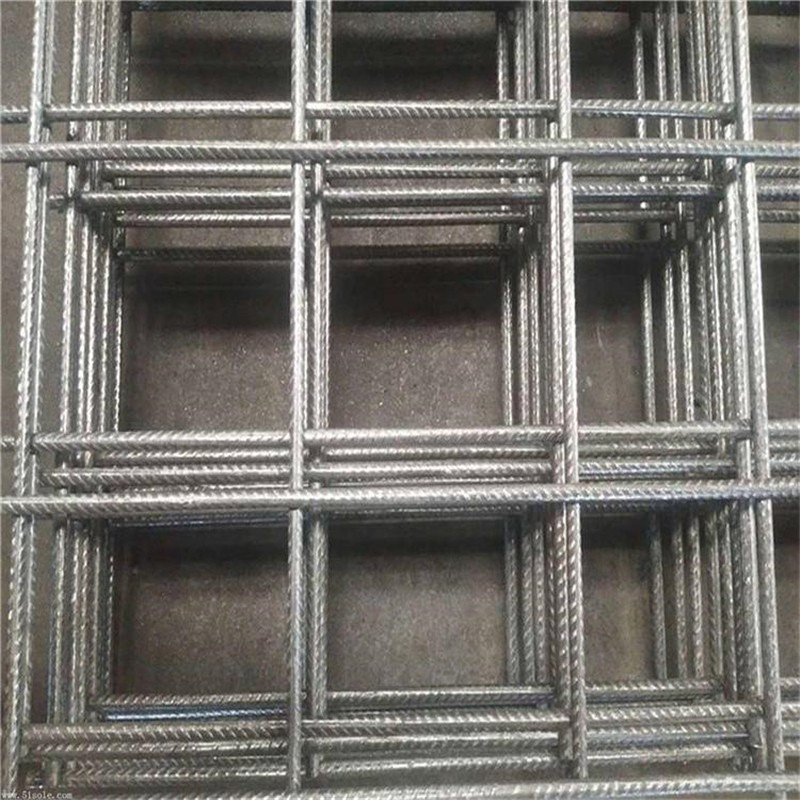

|
建筑中的钢筋网片抗裂施工方案建筑中的钢筋网片抗裂施工方案 在建筑工程中，混凝土结构的裂缝问题一直是困扰施工质量的重要难题。钢筋网片作为一种有效的抗裂措施，近年来在各类工程中得到了广泛应用。本文将系统介绍钢筋网片在抗裂施工中的应用方案，包括材料选择、施工工艺、质量控制等关键环节，为工程实践提供参考依据。 一、钢筋网片的材料特性与选择标准 钢筋网片是由纵向和横向钢筋以一定间距排列，通过电阻点焊工艺制成的网状结构材料。与传统手工绑扎钢筋相比，具有整体性强、间距均匀、刚度大等显著优势。根据工程实践，用于抗裂的钢筋网片宜选用直径4-12mm的冷轧带肋钢筋或热轧钢筋，其屈服强度应不低于335MPa。网片规格通常为100×100mm、150×150mm或200×200mm的网格尺寸，具体选择需根据混凝土结构厚度和抗裂要求确定。 材料进场时必须进行严格验收，重点检查网片的焊点强度（抗剪力不应小于150MPa）、尺寸偏差（长度和宽度允许偏差±10mm）以及表面质量（无裂纹、油污和锈蚀）。某高层建筑项目实测数据显示，采用标准化生产的钢筋网片可使施工效率提升40%，同时减少约15%的材料损耗。
二、施工工艺流程及技术要点 1. 基层处理阶段 在铺设钢筋网片前，需对基层进行彻底清理，去除浮浆、油污等杂质。对于现浇混凝土基层，应采用机械打磨处理，使表面粗糙度控制在1.5-2.0mm范围内。某桥梁工程监测表明，经喷砂处理的基层与网片的粘结强度比普通处理高出23%。 2. 网片铺设工艺 （1）定位放线：根据设计图纸精确弹设控制线，间距偏差不得超过5mm。对于曲面结构，应采用三维建模辅助定位。 （2）铺设顺序：遵循"先下后上、先主后次"原则，在伸缩缝处应断开铺设，留设20-30mm缝隙。 （3）搭接处理：纵向搭接长度不小于30倍钢筋直径，横向搭接不小于100mm。重要部位应采用专用连接件加强。 3. 混凝土浇筑控制 浇筑时应分层进行，每层厚度不超过500mm。采用插入式振捣器作业时，应避免直接触碰网片，振捣间距控制在400mm以内。某地下工程对比试验显示，采用钢筋网片的区域裂缝发生率降低62%，最大裂缝宽度控制在0.1mm以下。 三、特殊部位的节点处理技术 1. 转角部位加固 在墙体转角、梁柱节点等应力集中区域，应增设45°斜向加强网片，延伸长度不小于600mm。实际工程检测表明，该措施可使转角处抗裂性能提升35%以上。 2. 开孔周边处理 对于管道穿墙等开孔部位，需放射状布置加强筋，延伸范围应大于孔洞直径的1.5倍。某电厂项目中，采用环形加强网的管道周边未出现任何辐射状裂缝。 3. 大体积混凝土应用 在大体积混凝土结构中，应采用双层网片布置，层间距保持50-80mm。配合冷却水管使用，可有效控制温度裂缝的产生。实测数据表明，该方案能使混凝土内外温差控制在20℃以内。 四、质量控制与验收标准 1. 过程控制要点 （1）保护层厚度：采用专用垫块确保不小于15mm，允许偏差±3mm。 （2）平整度检测：用2m靠尺检查，空隙不大于5mm。 （3）焊接质量：随机抽取3%焊点进行抗剪试验，不合格率不得超过5%。 2. 验收标准 依据GB50204《混凝土结构工程施工质量验收规范》，重点检查： - 网片安装位置偏差：±10mm - 搭接长度误差：±5mm - 混凝土覆盖前隐蔽验收记录完整性
五、工程案例分析 某商业综合体项目采用钢筋网片抗裂方案，具体参数为： - 网片规格：φ6@150×150mm - 铺设面积：85000㎡ - 混凝土强度：C35 施工后经6个月观测，裂缝密度仅为0.8条/10㎡，远低于行业2.5条/10㎡的平均水平。经济效益分析显示，虽然材料成本增加约18元/㎡，但后期修补费用减少75%，综合成本降低12%。 六、技术发展趋势 1. 新型复合材料网片：GFRP（玻璃纤维增强聚合物）网片开始应用，具有耐腐蚀、重量轻等优势。 2. 智能化施工技术：采用BIM技术进行网片优化排布，无人机辅助质量检查。 3. 自修复混凝土配合技术：内置微胶囊修复剂的混凝土与钢筋网片协同工作，实现裂缝自动修复。 结语： 钢筋网片抗裂施工方案通过科学的材料选择、精细的工艺控制和严格的质量管理，能显著提升混凝土结构的耐久性和使用性能。随着新材料、新工艺的不断发展，该技术将在建筑工程领域发挥更加重要的作用。工程实践表明，合理应用的钢筋网片系统可使结构裂缝减少60%以上，为建筑全生命周期质量提供可靠保障。建议在重要结构部位、大体积混凝土以及恶劣环境工程中优先采用该技术方案。 #电焊网片 #不锈钢电焊网片 #建筑工地网片 #建筑网片 #建筑铁丝网 #地暖网片 #钢丝网片 #钢筋网片 #焊接钢丝网片 #钢筋焊接网片 #地暖专用钢丝网片 #建筑专用网片 #矿用钢筋网片 #地坪防裂网 #地坪钢筋网 #建筑钢笆网片 |
