建筑用φ4@200钢筋网片 4mm钢丝网片地坪屋面地面抗裂施工方案

建筑用φ4@200钢筋网片（4mm钢丝网片）在地坪、屋面及地面抗裂施工中具有重要作用。其通过增强混凝土结构的整体性，有效分散收缩应力，显著提升抗裂性能。以下从材料特性、施工工艺、质量控制等方面详细阐述该技术方案。

### 一、材料特性与选型要求

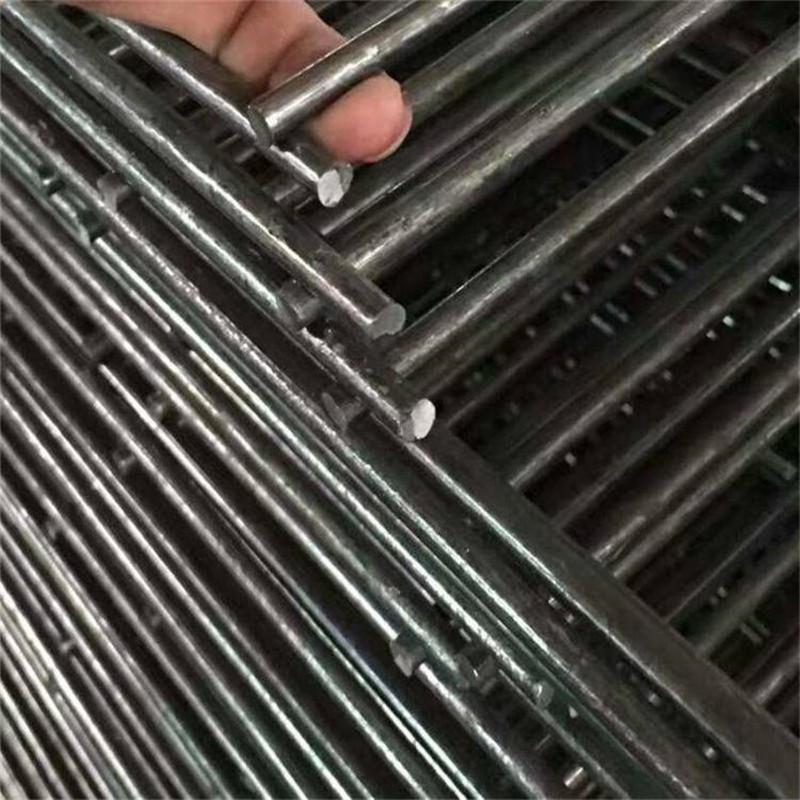

φ4@200钢筋网片采用直径4mm的冷轧带肋钢筋或热镀锌钢丝，网孔间距200mm×200mm，具有以下优势：

1. **力学性能**：抗拉强度≥550MPa（冷轧带肋钢筋标准），延伸率≥8%，远优于普通绑扎钢筋。

2. **防腐耐久**：热镀锌层厚度≥20μm时，可满足50年耐久性要求（参考《GB/T 1499.3-2022》）。

3. **经济性**：相比传统φ6@150绑扎钢筋，节省钢材用量约30%，降低人工成本40%。

选型时需注意：

- 屋面工程优先选用镀锌网片（锌层代号D级）

- 地坪施工推荐CRB550级冷轧钢筋

- 特殊腐蚀环境需采用环氧树脂涂层网片

### 二、施工工艺流程

#### （一）基层处理

1. 清除基层浮浆、油污，混凝土基层拉毛处理（粗糙度宜≥0.5mm）

2. 按3m×3m间距设置分格缝，缝深≥1/3结构层厚

3. 提前24小时洒水湿润，但不得积水

#### （二）网片铺设

1. **定位控制**：

- 屋面工程距保护层表面15-20mm

- 地坪施工位于混凝土层中部（±5mm偏差）

- 采用专用塑料垫块，每平方米不少于4个

2. **搭接规范**：

- 纵向搭接≥300mm

- 横向搭接≥200mm

- 转角处增设500mm×500mm加强网片

3. **固定方式**：

- 混凝土浇筑前用U型卡固定

- 严禁采用焊接破坏镀锌层

#### （三）混凝土浇筑

1. 优选C25及以上微膨胀混凝土

2. 坍落度控制120±20mm（泵送施工）

3. 浇筑方向与网片铺设方向呈45°角

4. 振捣棒距网片≥100mm，避免触碰

### 三、关键控制要点

1. **环境适应性措施**：

- 高温（＞35℃）时覆盖保湿膜

- 低温（＜5℃）掺加早强防冻剂

- 风速＞8m/s暂停屋面施工

2. **特殊节点处理**：

- 管道周边做放射状加强网（宽度≥300mm）

- 后浇带处预留1.5倍搭接长度

- 女儿墙根部设置L型抗裂网片

3. **养护制度**：

- 初凝后立即覆盖土工布

- 保持湿润养护≥14天（大体积混凝土21天）

- 冬季采用电热毯保温养护

### 四、质量验收标准

1. **主控项目**：

- 网片抗拉强度抽样检测（每批≤30t）

- 保护层厚度检测（雷达法抽查10%）

- 搭接长度全数检查

2. **实测项目**：

| 检测项 | 允许偏差 | 检验方法 |

|---|---|---|

| 网片标高 | ±3mm | 水准仪测量 |

| 网格间距 | ±10mm | 钢尺量测 |

| 平整度 | 5mm/2m | 靠尺检查 |

3. **裂缝控制**：

- 早期裂缝宽度≤0.2mm（浇筑后24h检测）

- 28天龄期裂缝率≤0.1㎡/100㎡

### 五、常见问题防治

1. **网片翘曲**：

- 成因：固定点间距过大（＞1.5m）

- 对策：加密垫块至800mm间距

2. **混凝土开裂**：

- 成因：养护不及时或沉降差过大

- 对策：采用二次抹压工艺（初凝前完成）

3. **锈蚀渗漏**：

- 成因：镀锌层破损

- 对策：破损处涂刷环氧富锌漆（干膜厚≥60μm）

### 六、技术创新方向

1. **智能监测网片**：嵌入光纤传感器的智能网片可实时监测应力应变（误差＜5%）

2. **3D打印定制网片**：异形结构采用拓扑优化网片（减重15-20%）

3. **自修复混凝土体系**：与微生物混凝土复合使用，裂缝自愈合率可达90%

工程实践表明，某商业综合体屋面采用本方案后，裂缝发生率从常规方案的8.3%降至0.7%，维修成本降低82%。值得注意的是，网片施工必须与结构设计协同考虑，对于跨度＞6m的屋面，建议结合预应力技术使用。

该技术体系已纳入《建筑工程抗裂构造》（22J910-5）图集，未来随着超高强钢丝（1200MPa级）的应用，将进一步拓展其在装配式建筑中的使用范围。施工企业应建立从材料进场到养护完成的全过程BIM管理模型，确保抗裂效果最大化。

‍#4mm钢筋网片 #钢筋网片4mm #钢筋网片厂家 #钢筋网片厂 #地坪抗裂网片
