图纸上的‘钢格板GXXX/XXX/XXX’怎么选？采购前必懂的承载与防腐参数

在工程建设和工业设备安装中，钢格板作为一种重要的承载构件，其选型直接关系到项目的安全性和经济性。面对图纸上标注的“钢格板GXXX/XXX/XXX”这类专业代号，许多采购人员常感到困惑。本文将系统解析钢格板型号的含义、承载能力计算、防腐等级选择等核心参数，帮助您在采购前做出科学决策。

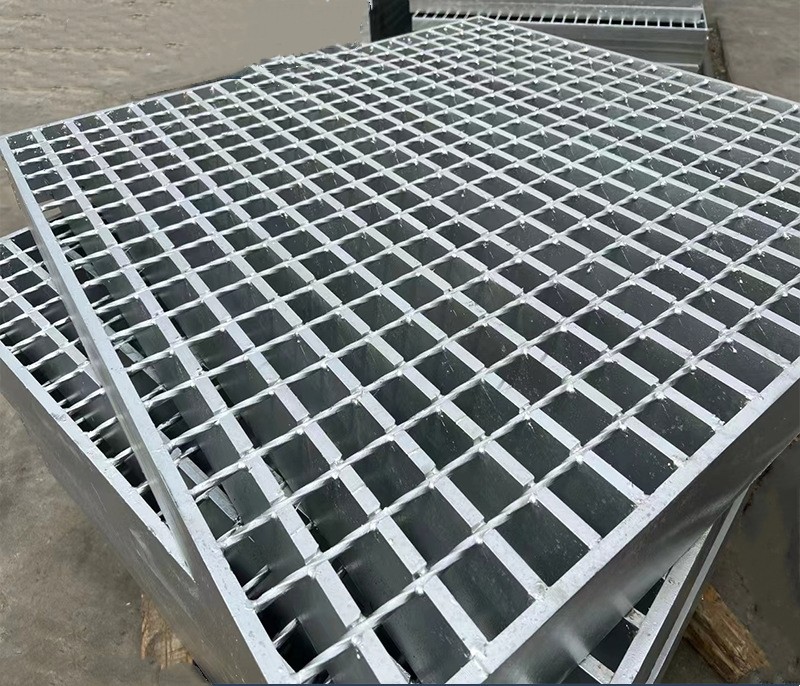

### 一、解码钢格板型号：GXXX/XXX/XXX的含义

以常见的“G325/30/100”为例，这组代号遵循YB/T4001.1-2019标准，每个数字段代表不同技术参数：

- **首段G325**：指承载扁钢的宽度为32mm，厚度为5mm（G后的前两位数字为宽度，后一位为厚度）。需注意扁钢实际高度通常比标称值小0.25-0.5mm，这是轧制工艺允许的公差。

- **中段30**：表示扁钢中心间距为30mm。该参数直接影响透光率和通风率，化工平台常用30mm间距以保证95%以上的有效开口面积。

- **末段100**：代表横杆（扭绞方钢）间距为100mm。在重载场合如码头栈桥，可能需要加密至50mm以增强整体稳定性。

特殊型号如“G505/40/50S”中的“S”表示齿形扁钢，可提供更高的防滑性能，适用于海上石油平台等湿滑环境。而“I”型扁钢（如G325I/30/100）则具有更高的截面模量，在相同用料下比普通扁钢承载能力提升15%-20%。

### 二、承载能力计算：从理论到实践的转化

钢格板的承载能力需结合《GB/T 26944.1-2011》标准计算，主要考虑以下因素：

1. **均布荷载（UDL）**

以G325/30/100为例，在跨度1m时，其允许均布荷载约3.5kN/m²（约357kg/m²）。但实际应用中需考虑1.5倍以上的安全系数，特别是在动荷载场合。某电厂案例显示，检修平台设计荷载4kN/m²时，实际选用G405/30/50规格以确保安全裕度。

2. **集中荷载（CPL）**

当有设备局部受压时，需验算集中荷载。例如汽车生产线上的机器人底座支撑点，要求单点承重2吨，此时应选择G505/40/50规格，并通过有限元分析确认局部变形量小于L/200。

3. **跨度修正系数**

承载能力与跨度平方成反比。当跨度从1m增至1.5m时，G325/30/100的允许荷载会下降56%。某物流仓库因未考虑此关系，导致3m跨度的过道板出现明显下挠，后期不得不追加中间支撑。

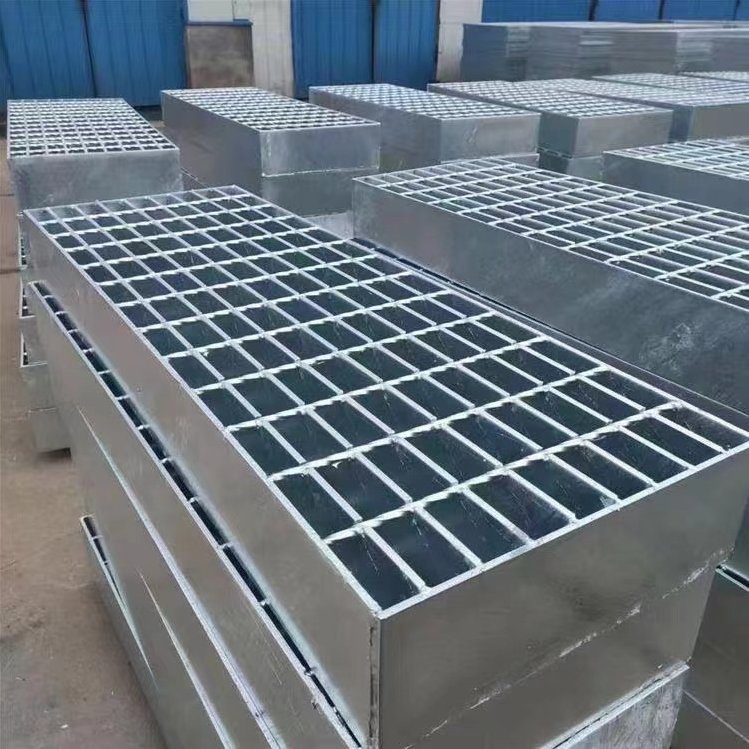

### 三、防腐方案选择：环境与成本的平衡

不同防腐处理方式的适用场景和成本差异显著：

| 处理方式 | 镀层厚度 | 耐蚀年限 | 成本系数 | 适用场景 |

|----------|----------|----------|----------|----------|

| 热浸镀锌 | 55-85μm | 20-30年 | 1.0 | 常规工业环境 |

| 不锈钢304 | - | 50年以上 | 5.8 | 沿海/化工厂 |

| 树脂涂层 | 300-500μm | 10-15年 | 1.5 | 食品/医药车间 |

| 铝镁合金镀层 | 80-120μm | 40年+ | 2.3 | 海洋平台 |

特别要注意的是：

- **热浸镀锌工艺**：必须符合《GB/T 13912-2020》标准，镀前需进行酸洗和助镀处理。某沿海项目因供应商省略助镀环节，导致锌层附着力不足，6个月后即出现红锈。

- **不锈钢材质**：304L更适合焊接场合，316L可耐受氯离子腐蚀。但需注意不锈钢格板的承载能力比碳钢低约20%，必要时应增加扁钢厚度补偿。

- **复合防腐方案**：如“镀锌+氟碳喷涂”组合，适用于酸洗车间等极端环境，某项目实测显示其使用寿命比单一镀锌延长3倍。

### 四、采购避坑指南：5个关键验证点

1. **材质报告验证**

要求供应商提供扁钢的材质单（Q235B需有S、P含量检测），某桥梁项目曾因使用非标Q235（实际为Q195）导致承载不足被勒令返工。

2. **尺寸公差检测**

用卡尺实测扁钢厚度，负公差超过0.1mm即属不合格。某污水处理厂抽检发现30%的样品厚度不足标称值的90%。

3. **镀层厚度测试**

使用磁性测厚仪随机检测，每个批次至少测10个点。某光伏电站因镀锌层平均厚度仅35μm，未达到合同约定的55μm标准，获赔违约金120万元。

4. **焊接质量检查**

扭绞方钢与扁钢的每个接触点都应满焊，虚焊率超过5%将影响整体强度。可用小锤敲击听音辨别，实焊点声音清脆，虚焊点声音沉闷。

5. **荷载试验报告**

要求供应商提供第三方检测机构出具的承载测试报告，重点关注残余变形量。某数据中心项目因忽略此环节，安装后发现格栅永久变形达跨度的1/150，超出允许值3倍。

### 五、创新应用与特殊定制

随着技术进步，钢格板出现新型应用方案：

- **复合型格栅板**：在G505/40/100基础上层压3mm花纹钢板，既保留排水功能又提升行走舒适度，特别适合老年公寓的无障碍通道。

- **智能监测格栅**：嵌入光纤传感器的特种格板，可实时监测桥梁结构的应力变化，港珠澳大桥检修通道即采用此类产品。

- **快速拆装系统**：采用专利卡扣设计的模块化格栅，安装效率提升70%，适用于应急抢险工程。

通过全面理解钢格板的技术参数、严格把控质量要点，并结合项目实际需求选择最优方案，不仅能确保工程安全，还能实现15%-30%的成本优化。建议采购前制作详细的《钢格板技术规格书》，明确荷载要求、防腐等级、检测标准等核心条款，为项目把好材料关。
