楼梯的护角筋在图集哪里有规定?

在建筑工程中，楼梯护角筋的设置是确保楼梯结构耐久性和安全性的重要细节。根据国家标准图集和相关规范，护角筋的设计与安装需严格遵循以下规定：

### 一、主要依据图集与规范

1. **《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》（16G101-2）**

该图集是楼梯构造的权威参考，明确规定了护角筋的配置要求：

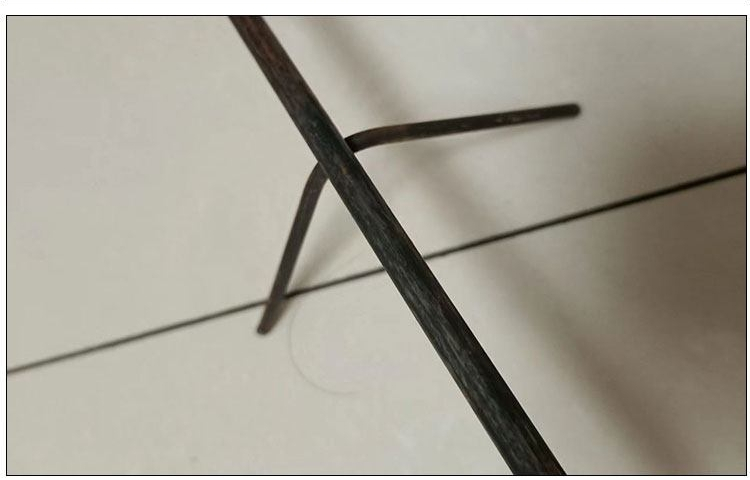

- **位置**：护角筋应设置在楼梯踏步阳角处，沿踏步边缘通长布置，通常位于踏步面层与踢面交接的棱角部位。

- **规格**：一般采用直径6~8mm的HPB300钢筋，长度与踏步宽度相同，两端弯折90°锚入踏步混凝土内，弯折长度不小于50mm。

- **间距**：若采用多根护角筋，间距不宜大于150mm。

2. **《建筑抗震设计规范》（GB 50011-2010）**

规范第6.1.14条指出，楼梯作为逃生通道，其构造钢筋（含护角筋）需增强抗震性能，避免地震时踏步角部碎裂导致通行障碍。

3. **《楼梯、栏杆、栏板》（15J403-1）**

此图集补充了护角筋与面层材料的衔接做法，建议护角筋顶部低于最终装饰面层2~3mm，以保证抹灰或贴砖后的整体性。

### 二、护角筋的构造要点

1. **材料选择**

护角筋需采用耐腐蚀的钢筋，潮湿环境建议镀锌处理。部分地区还要求使用不锈钢筋（如沿海高盐雾地区）。

2. **施工工艺**

- 绑扎固定：护角筋应在楼梯模板安装后、混凝土浇筑前绑扎到位，与踏步主筋（如负弯矩筋）可靠连接。

- 保护层控制：钢筋外露部分需保证混凝土保护层厚度不小于15mm，防止锈蚀。

- 节点加强：在楼梯转折处或平台梁位置，护角筋应延伸至相邻结构内锚固。

3. **验收标准**

依据《混凝土结构工程施工质量验收规范》（GB 50204-2015），护角筋的隐蔽验收需检查：

- 钢筋规格、数量是否符合设计；

- 弯折角度及锚固长度；

- 位置偏差不超过5mm。

### 三、常见问题与处理

1. **图集未明确时的处理**

若设计未注明护角筋细节，可参考地方标准（如华东地区常用《住宅工程质量通病控制标准》DGJ32/J16-2014），要求护角筋直径不小于6mm，且每踏步不少于1根。

2. **装饰面层的影响**

当楼梯采用石材或瓷砖饰面时，护角筋可改为预埋金属护角条，但其抗裂性能需通过拉拔试验验证。

3. **改造工程中的补设**

既有楼梯加固时，可通过钻孔植入钢筋或粘贴碳纤维角部增强层替代传统护角筋。

### 四、设计实例分析

某高层住宅项目因未设置护角筋，交付后出现踏步角部破损。整改方案依据16G101-2图集，采用φ8钢筋@150mm补设，并采用聚合物砂浆修复破损处，后续使用中未再出现开裂。

### 五、总结

楼梯护角筋虽是小构件，但对耐久性和安全性至关重要。工程师应结合16G101-2、15J403-1等图集及项目实际需求进行设计，施工中需重点把控钢筋定位和节点锚固质量。对于特殊工况（如超荷载楼梯或腐蚀环境），可适当增大钢筋直径或采用复合防护措施。
